10776 - DB55 Planter (24 Rows, 70cm spacing) (Russian) - 10Sep18
45 - Центральная система подачи

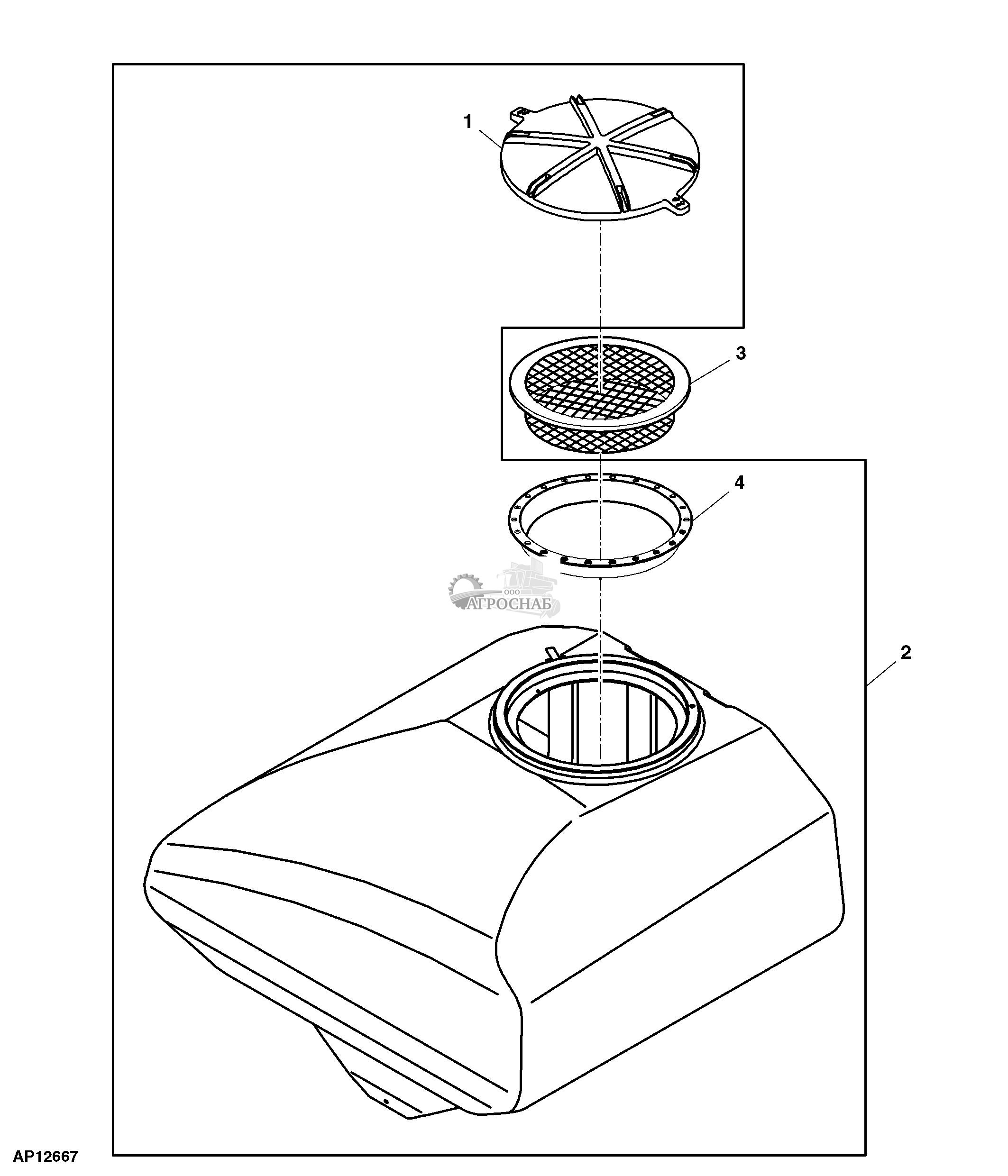

Бак и крышка бака
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A78269 | Крышка | 1 | |||
| 2 | AA82882 | Бак | 1 | SUB FOR AA61446 | ||
| AA61447 | Бак | 1 | ||||
| AA82882 | Бак | 1 | RH, INCLUDES A83655 AND A91843 | |||
| 3 | AA40432 | Бункер | 1 | |||
| 4 | A56254 | Кольцо | 1 |

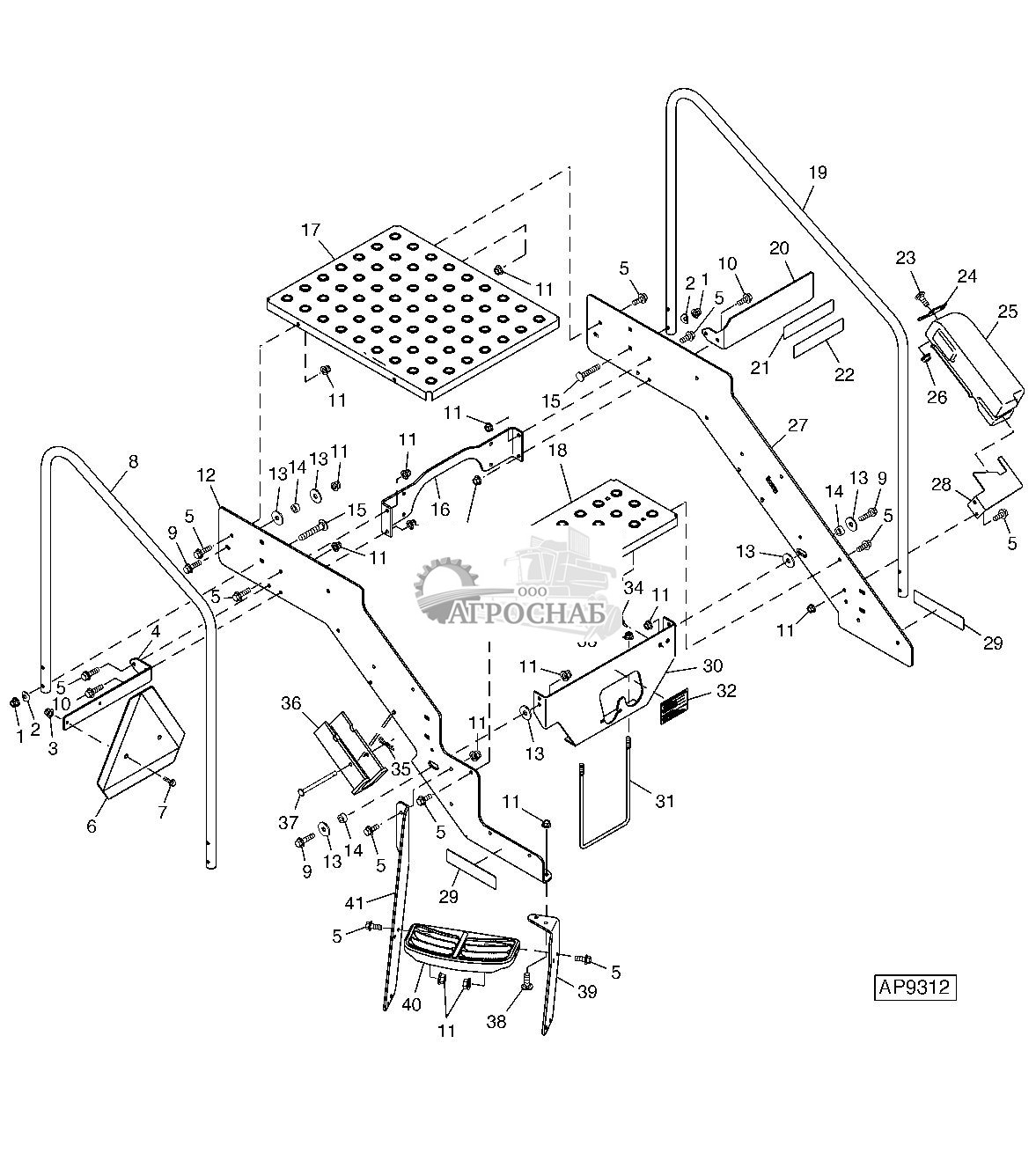

Ступеньки CCS™ Pro
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
|---|---|---|---|---|---|---|---|
| 1 | 14M7400 | Стопорная гайка | 8 | M10 | |||
| 2 | R111382 | Шайба | 8 | ||||
| 3 | 14M7303 | Фланцевая гайка | 2 | M6 | |||
| 4 | ...... | Уголок | 1 | ||||
| 5 | 19M7785 | Винт | 30 | M10 X 25 | |||
| 6 | JD5930 | Знак ТТС | 1 | ||||
| 7 | 19M7862 | Винт | 2 | M6 X 20 | |||
| 8 | A83078 | Поручень | 1 | ||||
| 9 | 19M7804 | Винт | 4 | M10 X 40 | |||
| 10 | 19M7835 | Винт | 2 | M10 X 35 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
| 11 | 14M7296 | Фланцевая гайка | 42 | M10 | |||
| 12 | A91614 | Пластина | 1 | SUB FOR A82397 | |||
| 13 | 24M7101 | Шайба | 8 | 11 X 34 X 3 mm | |||
| 14 | H165237 | Распорная втулка | 4 | ||||
| 15 | 03M7246 | Болт | 8 | M10 X 60 | |||
| 16 | A78379 | Хомут | 1 | ||||
| 17 | A82396 | Крышка | 1 | ||||
| 18 | A78390 | Платформа | 3 | ||||
| 19 | A83079 | Поручень | 1 | ||||
| 20 | ...... | Кронштейн | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
| 21 | JD5920 | Отражатель | 1 | Red | |||
| 22 | JD5922 | Отражатель | 1 | Red-Orange | |||
| 23 | 03M7184 | Болт | 2 | M8 X 20 | |||
| 24 | A72056 | Опора | 1 | ||||
| 25 | A72055 | Поддон | 1 | ||||
| 26 | E63525 | Гайка | 2 | ||||
| 27 | A82398 | Пластина | 1 | ||||
| 28 | A74615 | Кронштейн | 1 | ||||
| 29 | JD5921 | Отражатель | 2 | Yellow | |||
| 30 | A80562 | Опора | 1 | - | 760100 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
| A101477 | Опора | 1 | 760101 | - | |||
| 31 | ...... | П-образный болт | 1 | ||||
| 32 | ...... | Метка | 1 | ||||
| 33 | 14M7299 | Фланцевая гайка | 2 | M12 | |||
| 34 | AH158310 | Тумблер/кулисный переключ. | 2 | ||||
| 35 | ...... | Штифт | 2 | ||||
| 36 | ...... | Контровочное кольцо | 2 | ||||
| 37 | ...... | Крепление со штифтом | 2 | ||||
| 38 | 03M7192 | Болт | 2 | M10 X 30 | |||
| 39 | A73331 | Пластина | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
| A76058 | Пластина | 1 | |||||
| 40 | R151799 | Крышка | 2 | ||||
| 41 | A73332 | Пластина | 1 | ||||
| A76059 | Пластина | 1 |

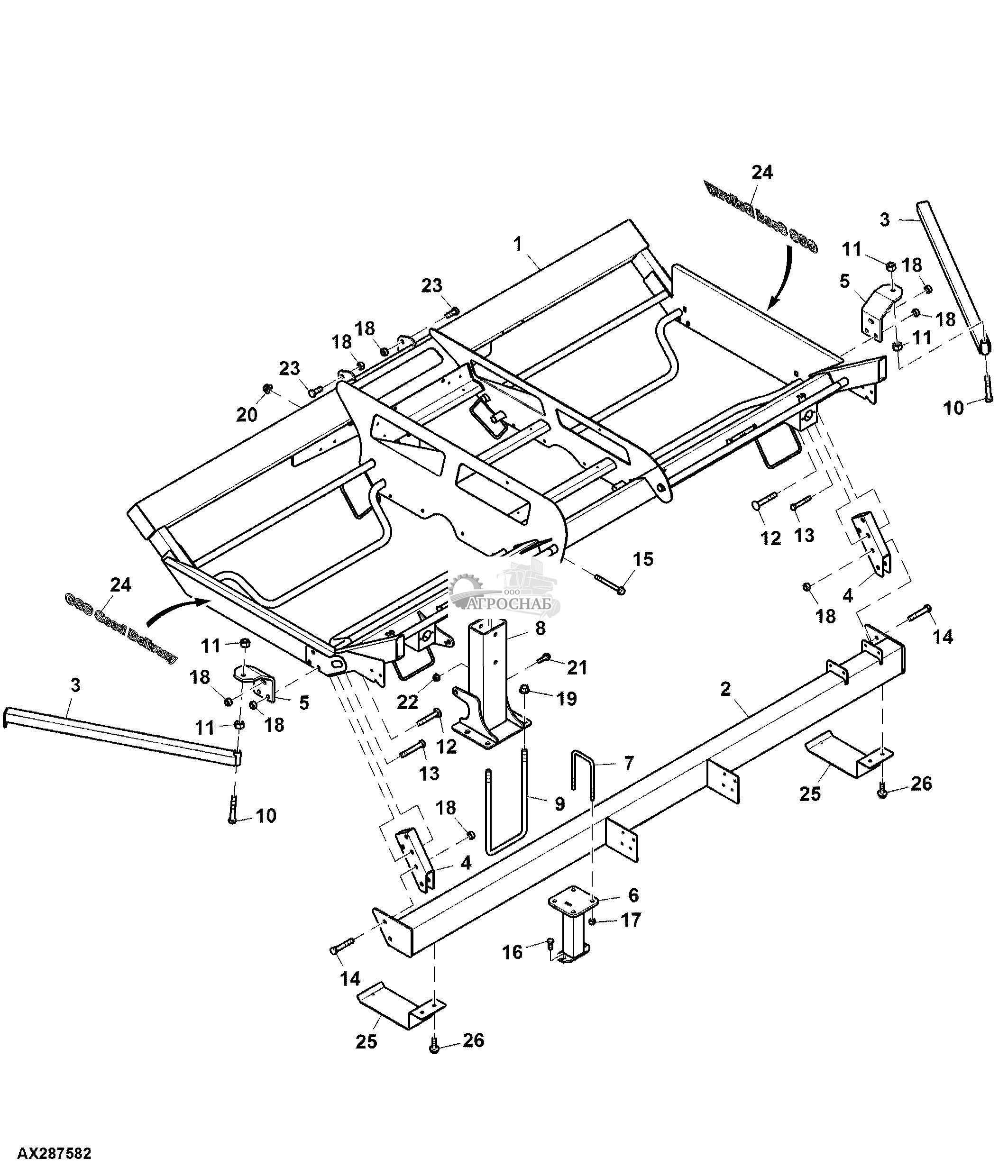

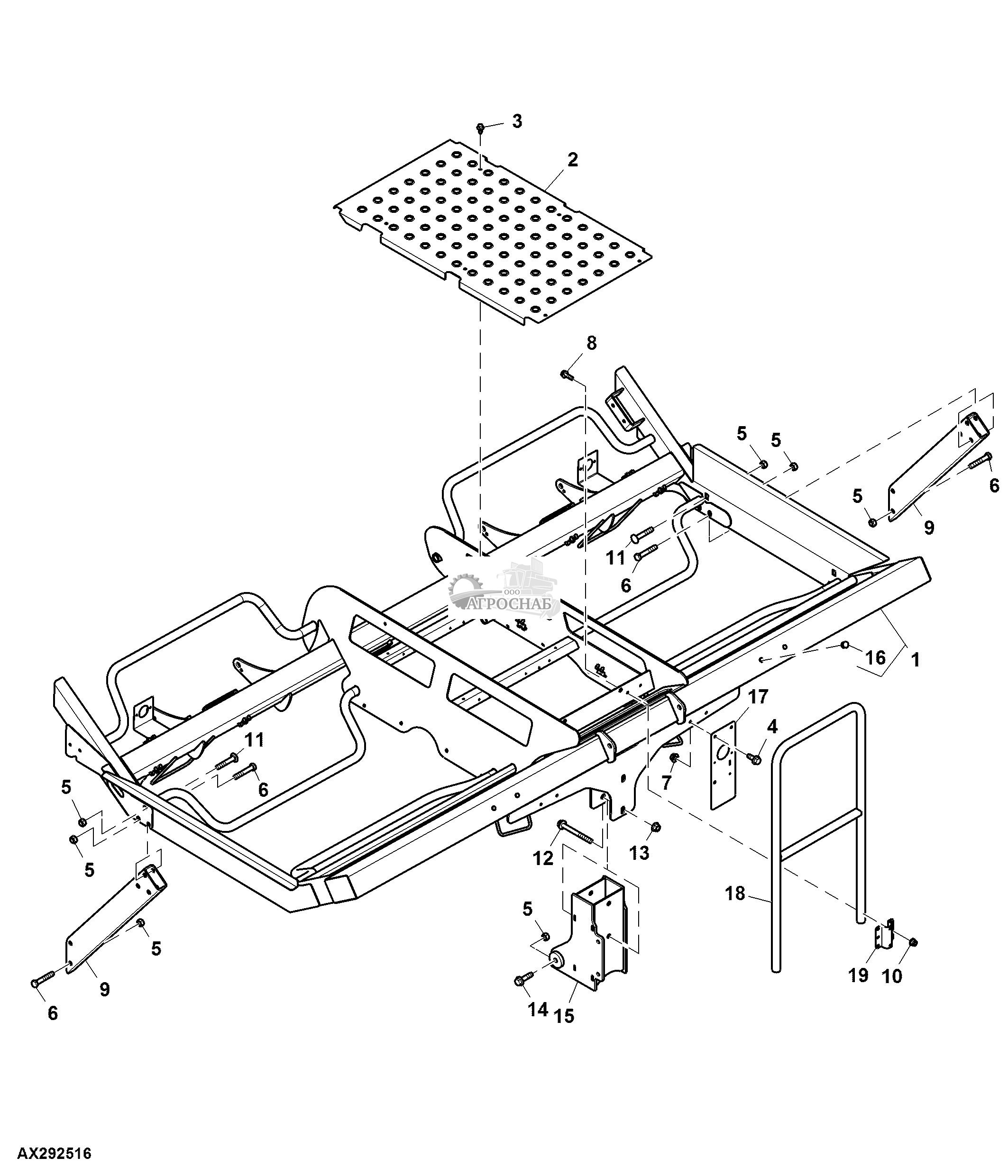

Рама CCS™ ( - 760100)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA76990 | Рама | 1 | 30 футов SUB FOR AA74528; ALSO ORDER A91305 | ||
| AA76989 | Рама | 1 | 40 футов ALSO ORDER A91305 | |||
| 2 | A76870 | Платформа | 6 | |||
| 3 | 37M7092 | Винт | 6 | M8 X 16 | ||
| 4 | 19M7785 | Винт | 12 | M10 X 25 | ||
| 5 | A31869 | Стопорная гайка | 8 | |||
| 6 | 19M7609 | Винт с головкой | 8 | M16 X 90 | ||
| 7 | 14M7296 | Фланцевая гайка | 4 | M10 | ||
| 8 | 19M7867 | Винт | 2 | M8 X 25 | ||
| 9 | A75382 | Трубчатый профиль | 4 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | 14M7396 | Стопорная гайка | 2 | M8 | ||
| 11 | 03M7230 | Болт | 2 | M16 X 90 | ||
| 12 | 19M7830 | Винт | 2 | M16 X 150 | ||
| 13 | 14M7291 | Фланцевая гайка | 2 | M16 | ||
| 14 | 19M7824 | Винт | 2 | M16 X 60 | ||
| 15 | AA66129 | Стойка | 1 | |||
| 16 | A85878 | Заглушка | 8 | |||
| 17 | A78253 | Пластина | 1 | |||
| 18 | AA59911 | Поручень | 1 | |||
| 19 | A78365 | Скоба | 1 |
Рама, система центрального распределения (CCS™), седловая опора (760101 - )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA80480 | Рама | 1 | |||
| 2 | AA83622 | Стойка | 1 | |||
| 3 | AA89123 | Рукоять | 2 | |||
| 4 | A100721 | Труба | 2 | |||
| 5 | A90395 | Элемент жесткости | 2 | |||
| 6 | ...... | Стойка | 2 | |||
| 7 | A92315 | П-образный болт | 4 | |||
| 8 | AA83621 | Стойка | 1 | |||
| 9 | A68785 | П-образный болт | 2 | |||
| 10 | FH301224 | Винт с головкой | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | ...... | Гайка | 4 | |||
| 12 | 03M7250 | Болт | 2 | M16 X 100 | ||
| 13 | 19M8020 | Винт с головкой | 4 | M16 X 100 | ||
| 14 | 19M7609 | Винт с головкой | 4 | M16 X 90 | ||
| 15 | 19M7830 | Винт | 2 | M16 X 150 | ||
| 16 | 19M8035 | Винт с головкой | 4 | M16 X 35 | ||
| 17 | 14M7276 | Гайка | 8 | M16 | ||
| 18 | A31869 | Стопорная гайка | 12 | |||
| 19 | 14M7474 | Фланцевая гайка | 4 | M20 | ||
| 20 | 14M7291 | Фланцевая гайка | 2 | M16 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | 19M7791 | Болт | 2 | M12 X 40 | ||
| 22 | 14M7299 | Фланцевая гайка | 2 | M12 | ||
| 23 | 19M7488 | Винт с головкой | 2 | M16 X 40 | ||
| 24 | A83056 | Метка | 2 | |||
| 25 | A101038 | Пластина | 1 | |||
| 26 | 19M7790 | Винт | 1 | M12 X 35 |

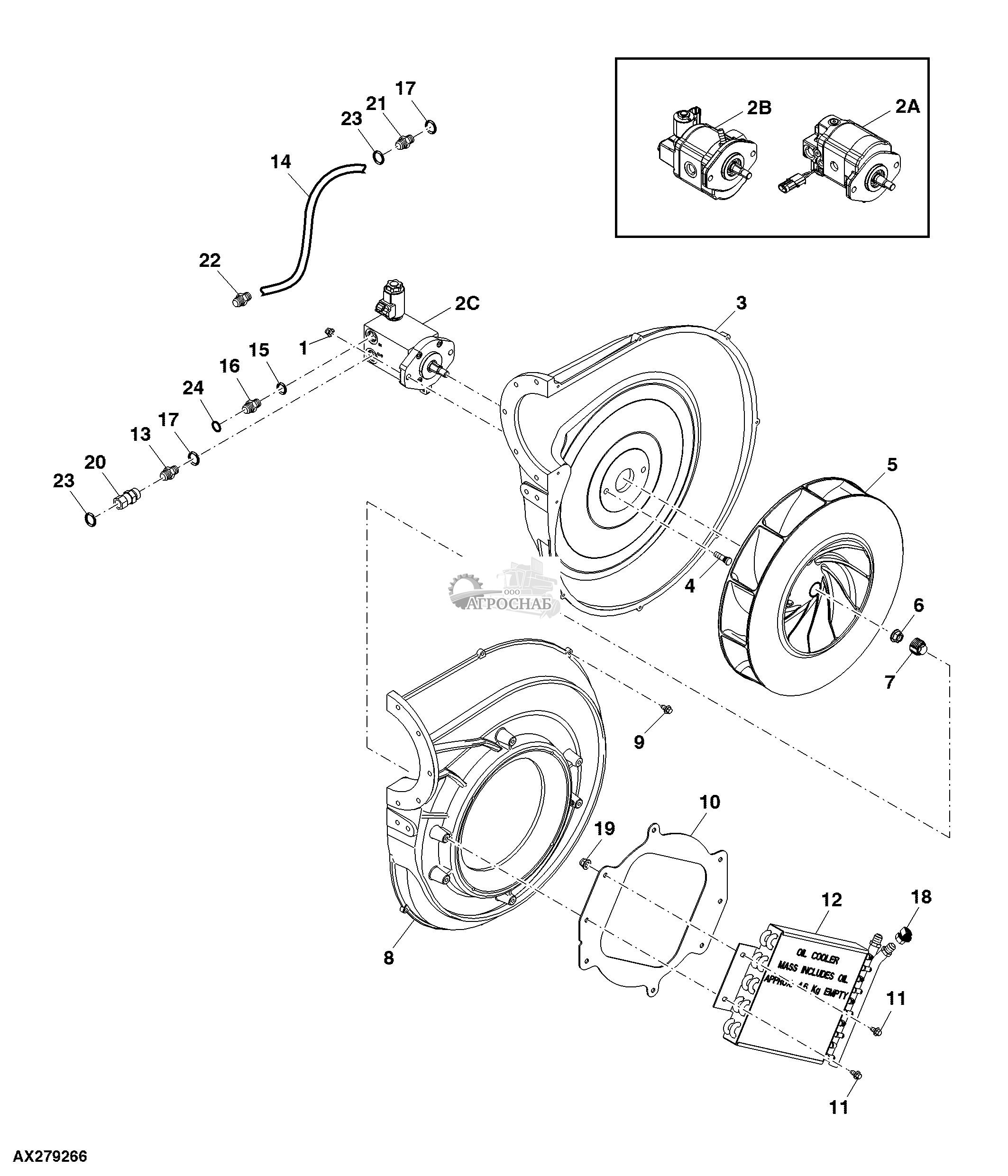

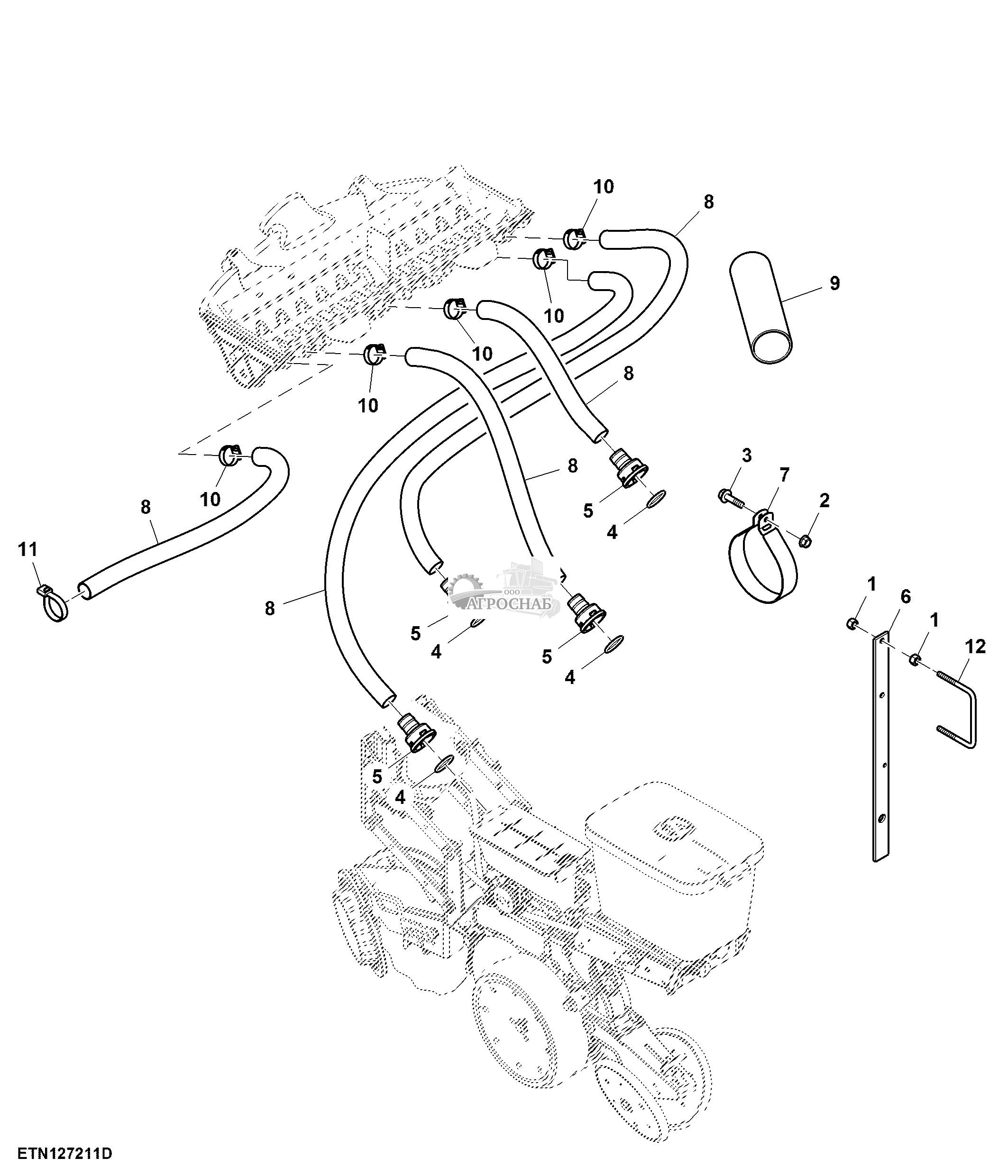

Узел нагнетательного вентилятора, CCS™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
|---|---|---|---|---|---|---|---|
| 1 | 14M7400 | Стопорная гайка | 2 | M10 | |||
| 2A | AA76482 | Гидравлический мотор | 1 | ORDER AA78019; ALSO OR DER AT32332 AND AA77586 | |||
| 2B | AA78019 | Гидравлический мотор | 1 | ORDER AA74704; SUB FOR AA76482 , AA68223, AA64915 AND AA76177 | |||
| AA58628 | Комплект уплотнений | 1 | USE WITH AA76482 AND AA78019 | ||||
| 2C | AA74704 | Гидравлический мотор | 1 | ||||
| AA80317 | Комплект уплотнений | 1 | USE WITH AA74704 | ||||
| AA80320 | Комплект болтов | 1 | USE WITH AA74704 | ||||
| 3 | A78086 | Корпус | 1 | ||||
| 4 | R119159 | Болт | 2 | ||||
| 5 | A78093 | Крыльчатка | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
| 6 | E59584 | Фланцевая гайка | 1 | ||||
| 7 | A76179 | Заглушка | 1 | ||||
| 8 | A78095 | Корпус | 1 | ||||
| 9 | 37M7459 | Винт | 9 | M6 X 20 | |||
| 10 | A84517 | Пластина | 1 | ||||
| 11 | 37M7058 | Винт | 8 | M8 X 20 | |||
| 12 | AA47337 | Маслоохладитель | 1 | ||||
| 13 | T61120 | Фитинг переходника | 1 | ||||
| 14 | AA40462 | Гидрошланг | 1 | - | 740100 | ||
| AA77041 | Гидрошланг | 1 | 740101 | - | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
| 15 | T77857 | Уплотнительное кольцо | 1 | ||||
| 16 | 38H1161 | Фитинг переходника | 1 | ||||
| 17 | R28782 | Уплотнительное кольцо | 1 | ||||
| 18 | AH75164 | Коленчатый патрубок | 1 | ||||
| 19 | 14M7298 | Фланцевая гайка | 2 | M8 | |||
| 20 | A92433 | Фитинг переходника | 1 | ||||
| 21 | 38H1309 | Фитинг переходника | 1 | ||||
| 22 | R27237 | Фитинг | 1 | ||||
| 23 | T77613 | Уплотнительное кольцо | 1 | ||||
| 24 | R26375 | Уплотнительное кольцо | 1 |

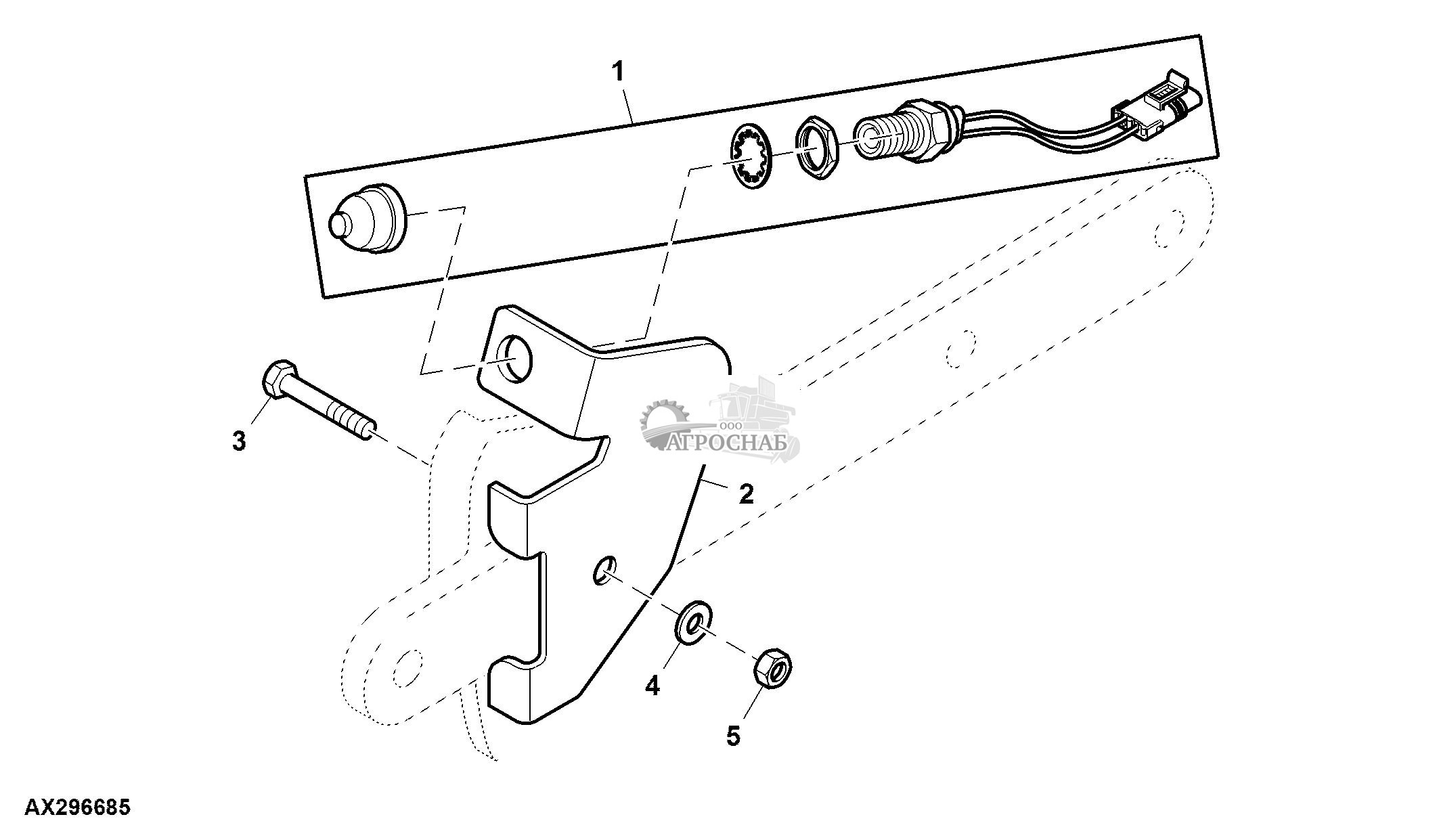

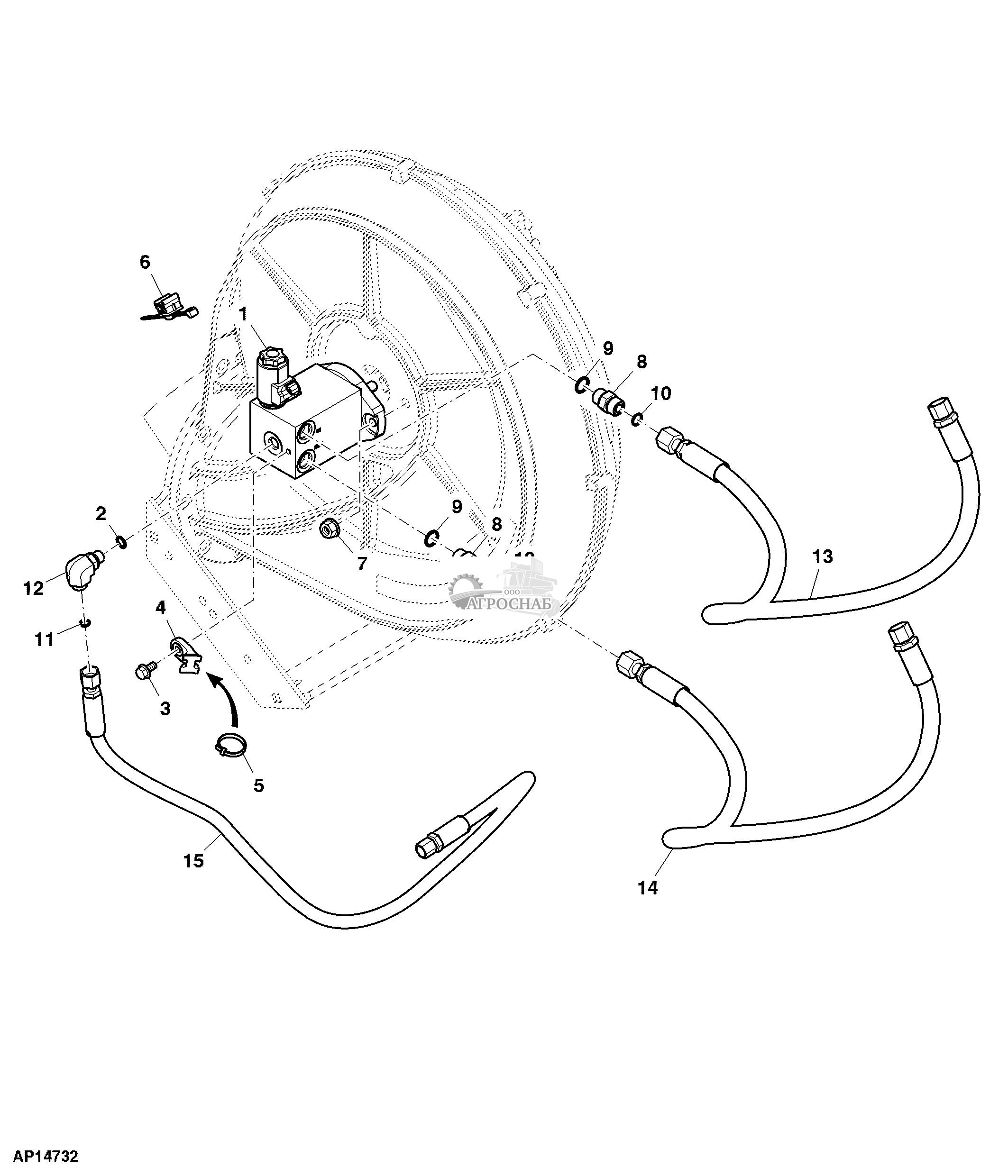

Переключатель высоты вентилятора CCS™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AT157547 | Переключатель | 1 | |||
| 2 | A71505 | Кронштейн | 1 | Regular Arm | ||
| 3 | 19M7073 | Винт с головкой | 1 | M12 X 50 | ||
| 4 | 24M7047 | Шайба | 1 | 13 X 24 X 2.500 mm | ||
| 5 | A31867 | Стопорная гайка | 1 |
Гидравлический мотор, узел вентилятора, система центрального распределения
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA74704 | Гидравлический мотор | 1 | SUB FOR AA78019 | ||
| AA80317 | Комплект уплотнений | 1 | ||||
| AA80320 | Комплект болтов | 1 | ||||
| 2 | R26448 | Уплотнительное кольцо | 1 | |||
| 3 | 19M7865 | Винт | 1 | M8 X 16 | ||
| 4 | H224072 | Скоба | 1 | |||
| 5 | A78364 | Обвязной хомут | 1 | |||
| 6 | AH225364 | Зажимная скоба | 3 | |||
| 7 | 14M7400 | Стопорная гайка | 2 | M10 | ||
| 8 | 38H1161 | Фитинг переходника | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 9 | R26375 | Уплотнительное кольцо | 2 | |||
| 10 | T77857 | Уплотнительное кольцо | 2 | |||
| 11 | T77613 | Уплотнительное кольцо | 1 | |||
| 12 | 38H1004 | Коленчатый патрубок | 1 | |||
| 13 | AA77039 | Гидрошланг | 1 | |||
| AA76980 | Гидрошланг | 1 | For Refuge Plus™ Option | |||
| 14 | AA77041 | Гидрошланг | 1 | |||
| 15 | AA77038 | Гидрошланг | 1 |

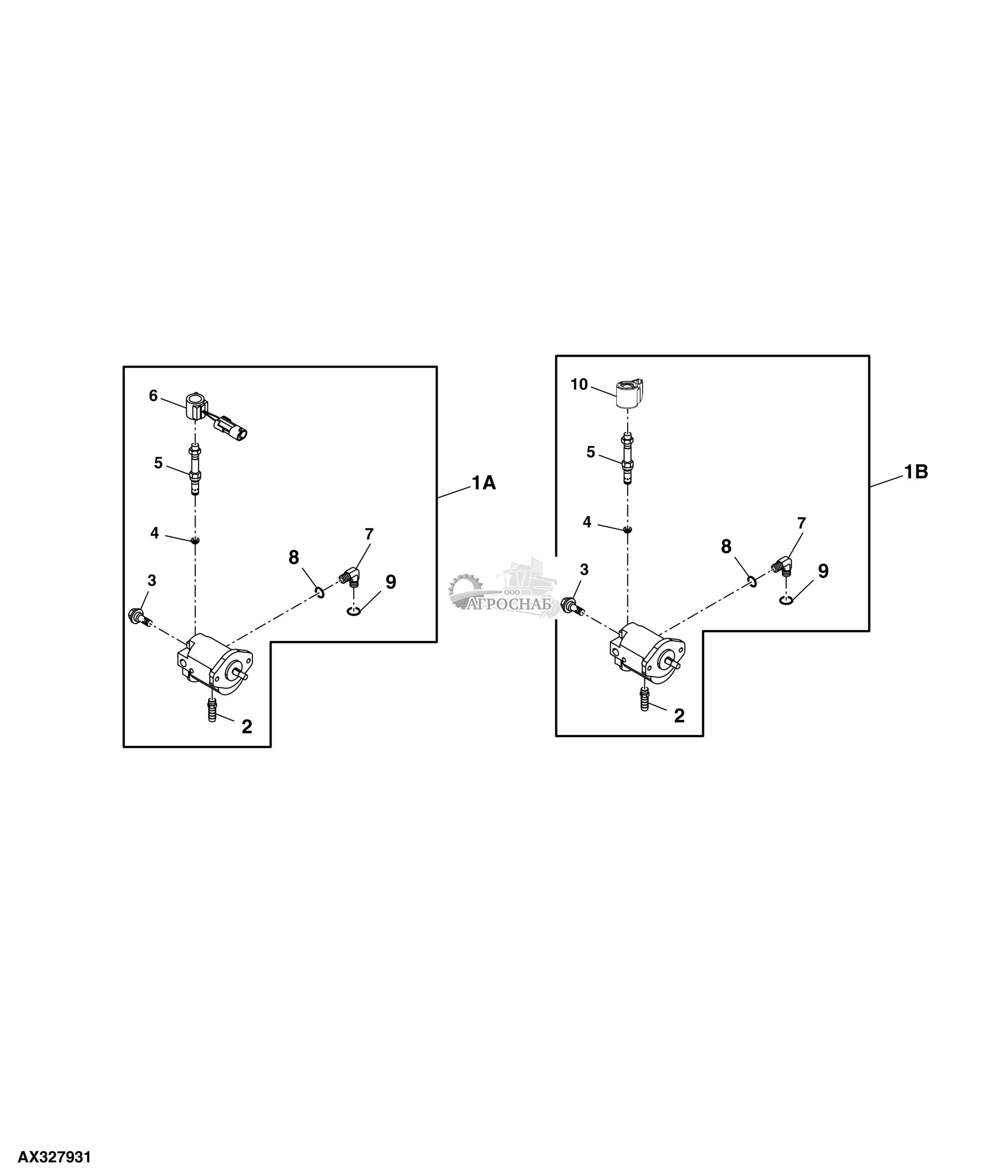

Blower Hydraulic Motor(Воздуходувка Гидравлический Мотор)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1A | AA76482 | Гидравлический мотор | 1 | ORDER AA78019, AT32332 AND AA77586 | ||
| 1B | AA78019 | Гидравлический мотор | 1 | ORDER AA74704; SUB FOR AA76482 , AA68223, AA64915 AND AA76177 | ||
| 1C | AA74704 | Гидравлический мотор | 1 | |||
| 2 | R111085 | Фитинг | 1 | |||
| 3 | AA60192 | Обратный клапан | 1 | |||
| 4 | A75226 | Жиклер | 1 | |||
| 5 | AA76483 | Электромагнитный клапан | 1 | |||
| 6 | AA58627 | Катушка эл/магн. клапана | 1 | USE WITH AA76482 | ||
| 7 | 38H1005 | Коленчатый патрубок | 1 | |||
| 8 | R26375 | Уплотнительное кольцо | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 9 | T77857 | Уплотнительное кольцо | 1 | |||
| 10 | AT333812 | Катушка эл/магн. клапана | 1 | USE WITH AA78019 |

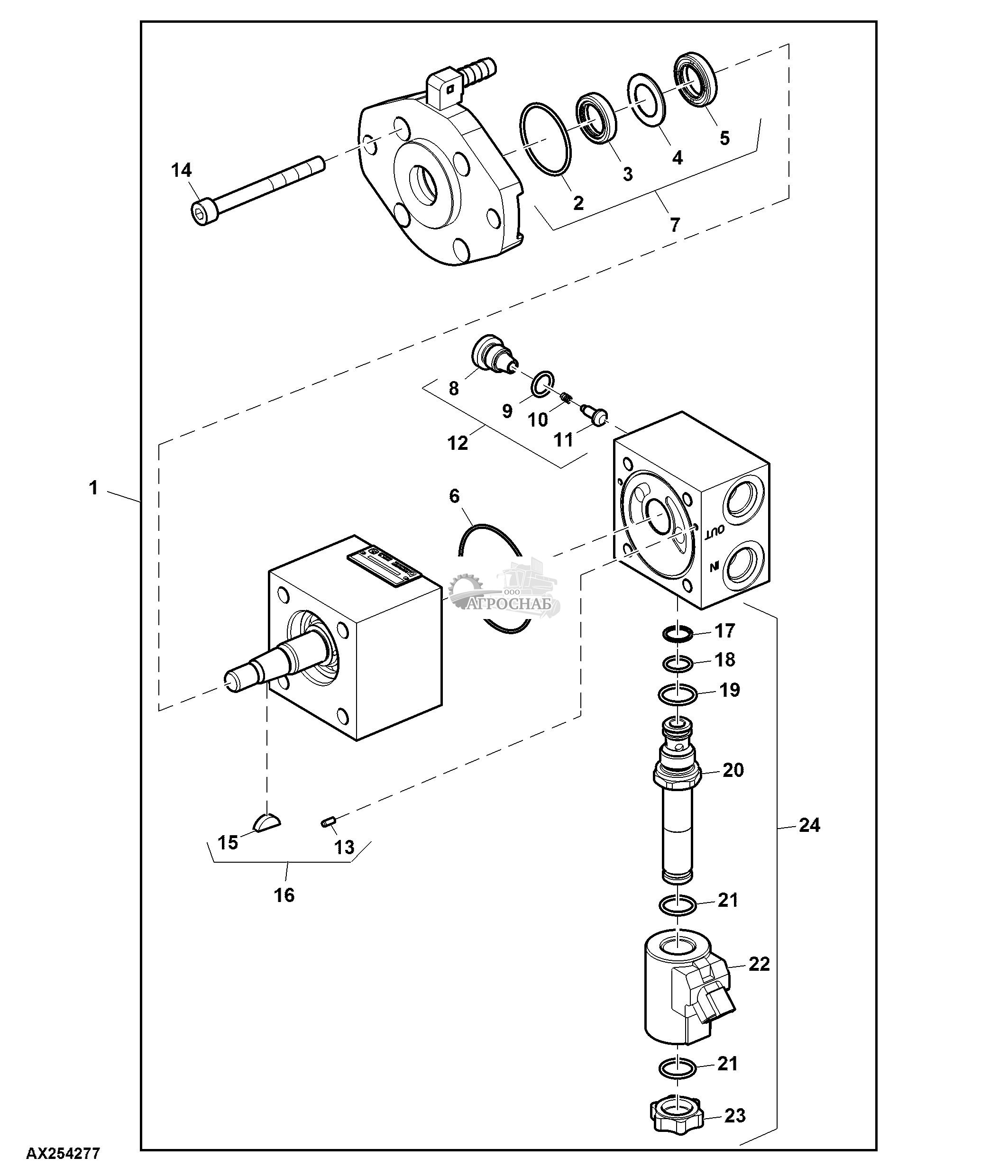

Двигатель вентилятора
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA74704 | Гидравлический мотор | 1 | |||
| 2 | ...... | Уплотнительное кольцо | 1 | (A) | ||
| 3 | ...... | Сальник | 1 | (A) Shaft | ||
| 4 | ...... | Защитное кольцо | 1 | (A) | ||
| 5 | ...... | Сальник | 1 | (A) Shaft | ||
| 6 | ...... | Уплотнительное кольцо | 1 | (A) | ||
| 7 | AA80317 | Комплект уплотнений | 1 | Includes Parts Marked (A) | ||
| 8 | ...... | Самофиксирующийся винт | 1 | |||
| 9 | ...... | Уплотнительное кольцо | 1 | |||
| 10 | ...... | Пружина сжатия | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | ...... | Тарельчатый клапан | 1 | Valve | ||
| 12 | AA79181 | Обратный клапан | 1 | |||
| 13 | ...... | Штифт | 2 | (B) Cylinder | ||
| 14 | ...... | Болт | 4 | (B) | ||
| 15 | ...... | Шпонка вала | 1 | (B) | ||
| 16 | AA80320 | Комплект болтов | 1 | Includes Parts Marked (B) | ||
| 17 | ...... | Упорное кольцо | 1 | |||
| 18 | ...... | Уплотнительное кольцо | 1 | |||
| 19 | ...... | Уплотнительное кольцо | 1 | |||
| 20 | AA80322 | Электромагнитный клапан | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | ...... | Уплотнительное кольцо | 2 | |||
| 22 | AA80323 | Катушка эл/магн. клапана | 1 | |||
| 23 | A94569 | Гайка | 1 | |||
| 24 | AA80324 | Комплект уплотнений | 1 |

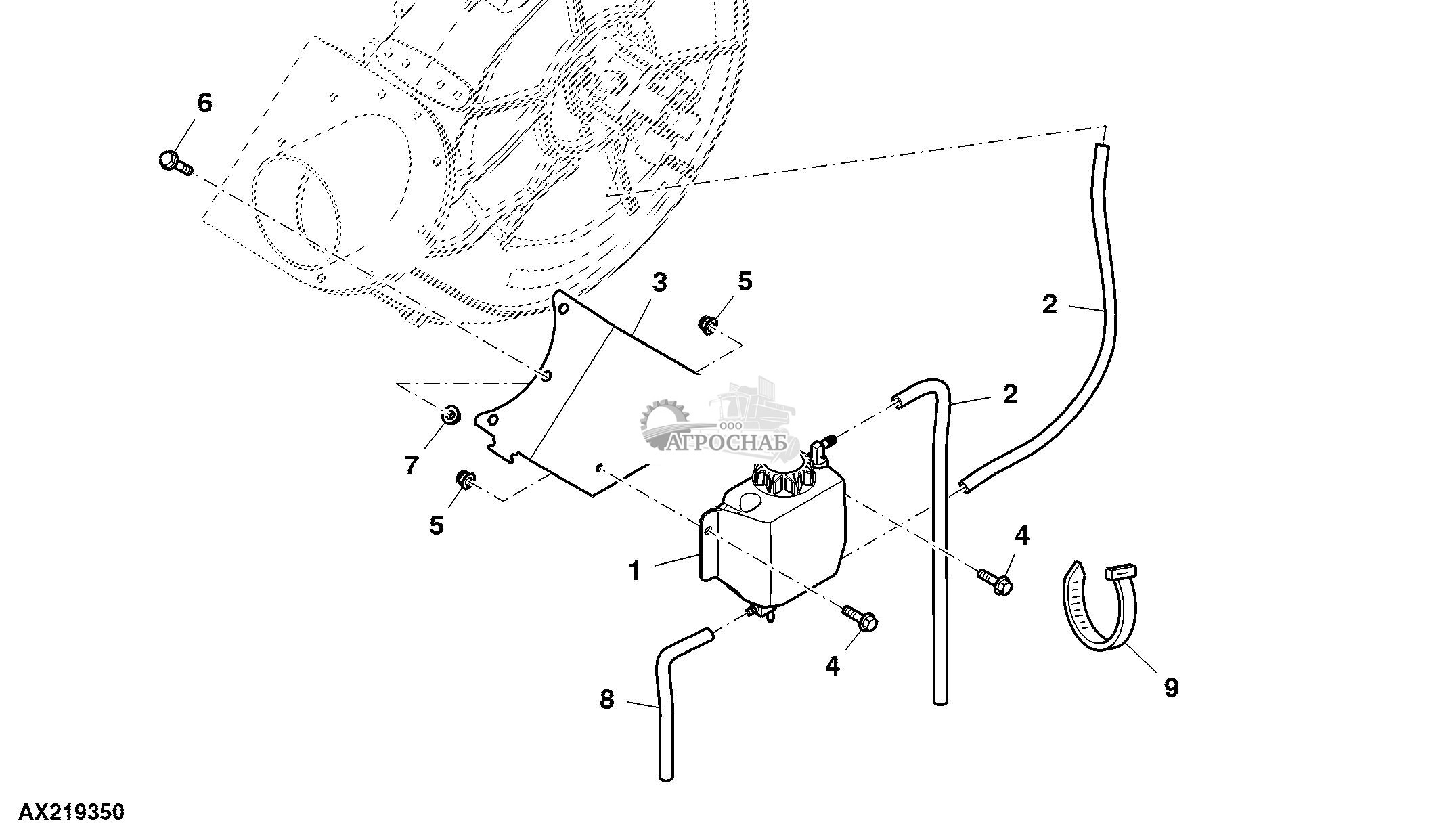

Слив двигателя вентилятора, CCS™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA76178 | Бак | 1 | |||
| 2 | TY22503 | Шланг | 2 | ID = 9.52 mm | ||
| 3 | A90727 | Кронштейн | 1 | |||
| 4 | 19M7786 | Винт | 2 | M10 X 30 | ||
| 5 | 14M7400 | Стопорная гайка | 2 | M10 | ||
| 6 | 19M7798 | Винт | 3 | M8 X 40 | ||
| 7 | 14M7298 | Фланцевая гайка | 3 | M8 | ||
| 8 | TY22501 | Шланг | 1 | ID = 6.35 mm | ||
| 9 | H77698 | Обвязной хомут | AR |

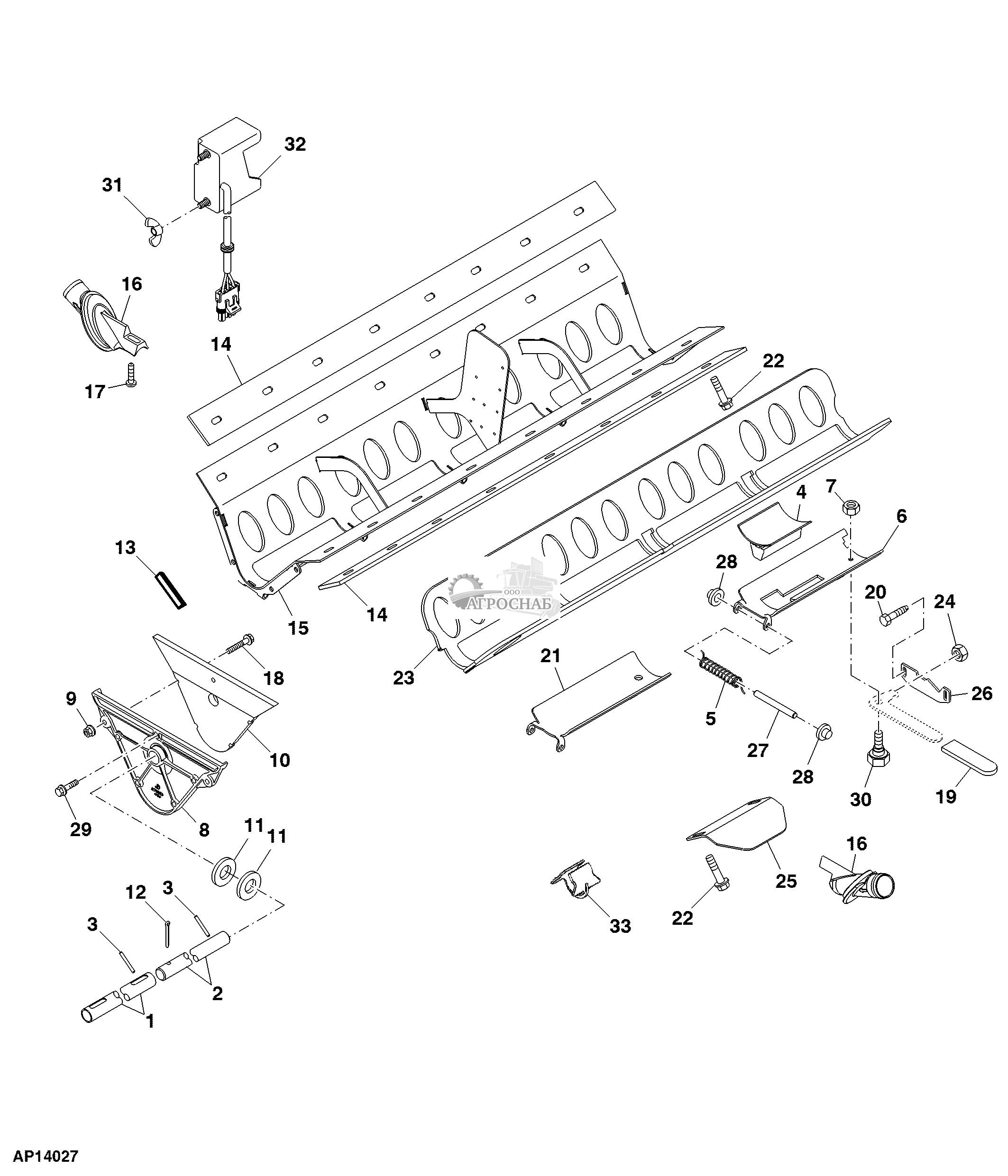

Коллектор CCS™

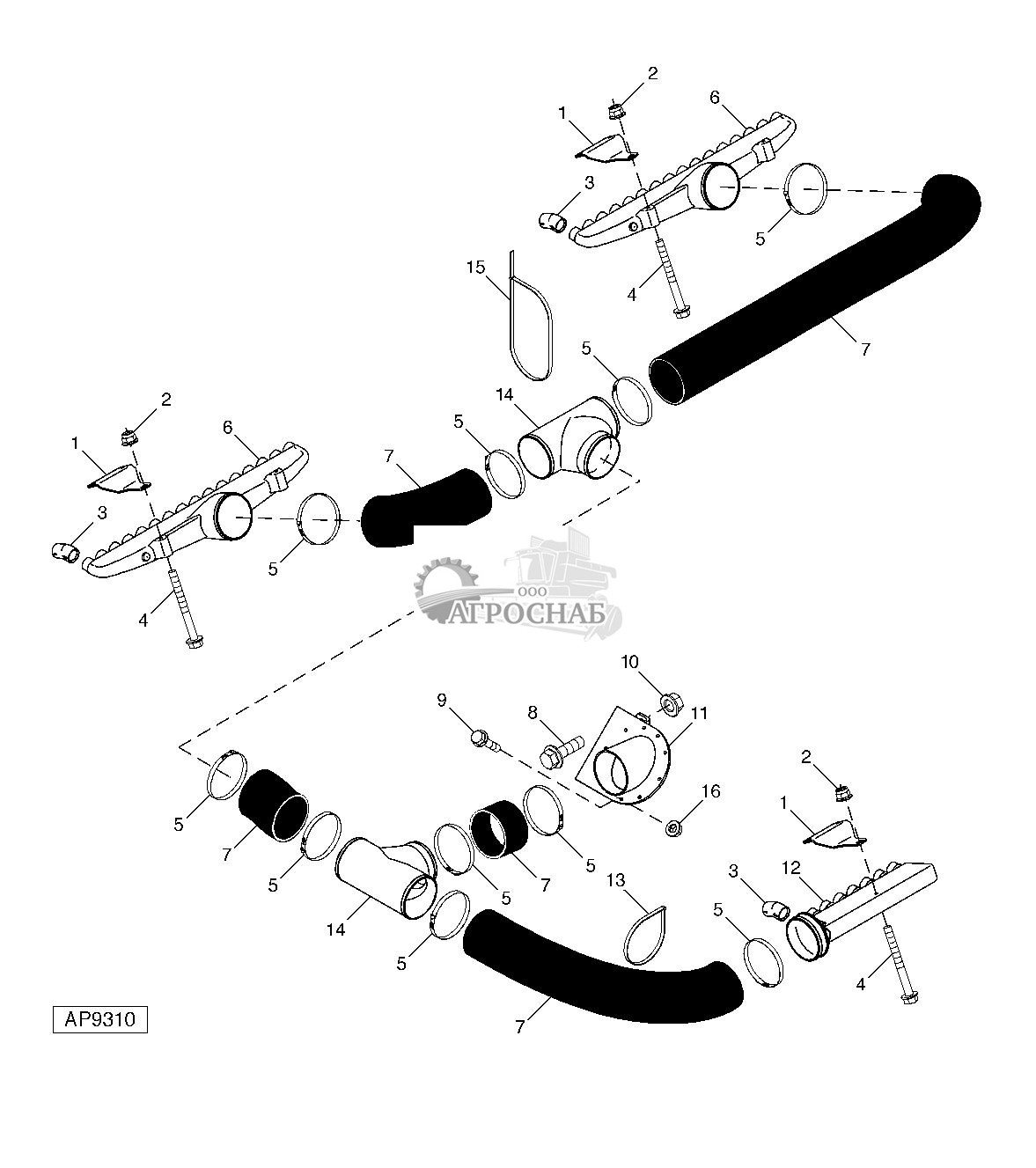

| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A74659 | Труба | 1 | |||
| 2 | A79698 | Стержень | 1 | |||
| 3 | 34M7036 | Пружинный шплинт | AR | 5 X 45 mm | ||
| 4 | A76695 | Откидной борт | 1 | |||
| 5 | A76818 | Торсионные пружины | 4 | |||
| 6 | A76693 | Дверца | 1 | |||
| 7 | 14M7272 | Гайка | 4 | M6 | ||
| 8 | A79613 | Торцевая пластина | 2 | |||
| 9 | 14M7298 | Фланцевая гайка | 8 | M8 | ||
| 10 | A79685 | Сальник | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 24H1844 | Шайба | 4 | 1-1/32" X 1-3/8" X 0.060" | ||
| 12 | 11M7030 | Шплинт | 2 | 5 X 40 mm | ||
| 13 | A74879 | Сальник | 4 | |||
| 14 | A78526 | Изолятор | 2 | |||
| 15 | AA63200 | Коллектор | 1 | 12 Port | ||
| AA63199 | Коллектор | 1 | 16 Port | |||
| 16 | AA57589 | Комплект сопел | 1 | |||
| 17 | 37M7388 | Винт | AR | |||
| 18 | 19M7798 | Винт | 8 | M8 X 40 | ||
| 19 | A77664 | Захват | 4 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 20 | 37M7060 | Винт | 8 | M4 X 10 | ||
| 21 | A76692 | Дверца | 3 | |||
| 22 | 19M7897 | Винт | AR | M8 X 35 | ||
| 23 | A76840 | Сальник | 1 | |||
| A76839 | Сальник | 1 | ||||
| 24 | 14M7100 | Гайка | 8 | M4 | ||
| 25 | A73166 | Кронштейн | 4 | |||
| 26 | A77268 | Фиксатор | 4 | |||
| 27 | A76884 | Штифт | 4 | |||
| 28 | A16491 | Гайка | 8 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 29 | A78491 | Винт | 2 | |||
| 30 | M92004 | Болт | 4 | |||
| 31 | 14H1104 | Гайка-барашек | 2 | 0.190" | ||
| 32 | AA58836 | Датчик | 1 | |||
| 33 | A73214 | Крышка | 1 |

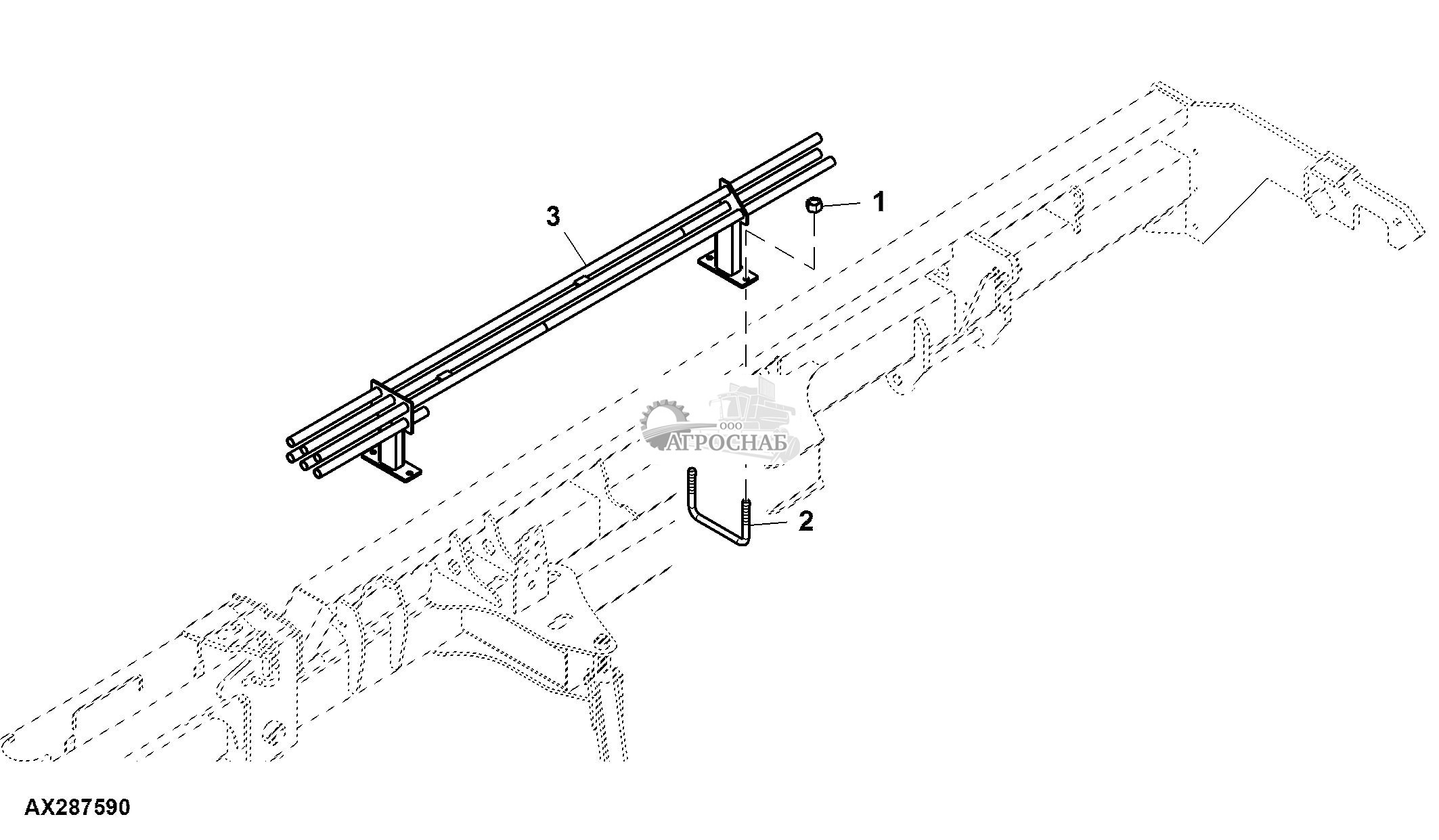

Коллектор трубопроводов системы центрального распределения (CCS™)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7276 | Гайка | 8 | M16 | ||
| 2 | A100469 | П-образный болт | 4 | |||
| 3 | JL162728998 | Коллектор | 1 | LH, Illustrated | ||
| JL162615467 | Коллектор | 1 | RH |

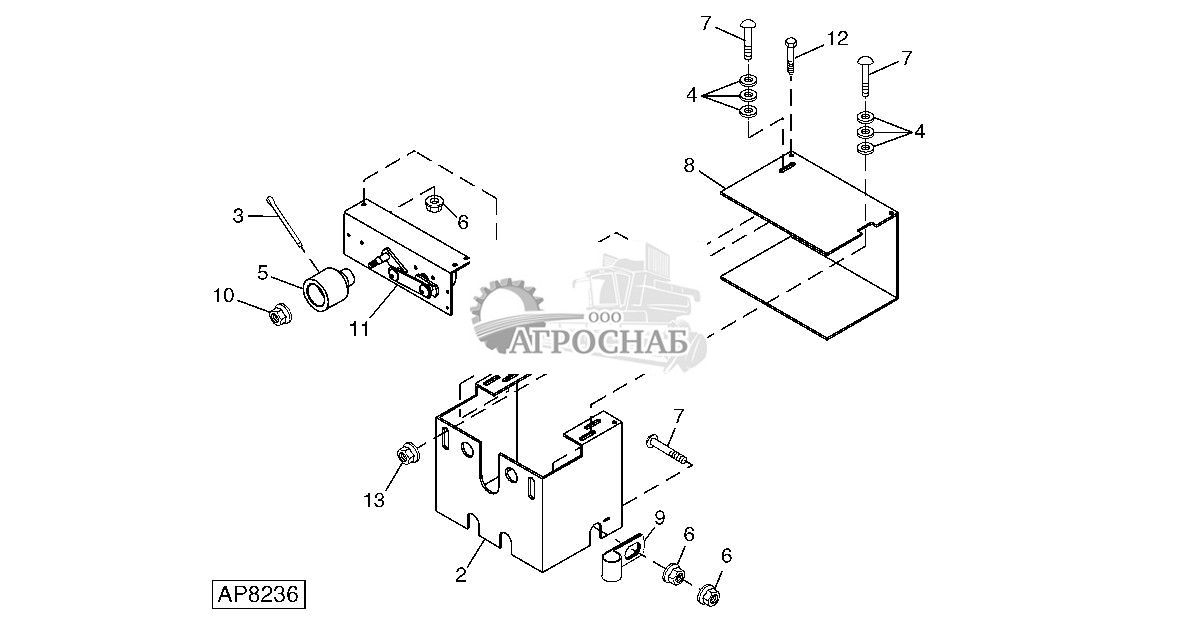

Узел приводного мотора мешалки
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7185 | Болт | 3 | M8 X 25 | ||
| 2 | A76657 | Кронштейн | 1 | |||
| 3 | 11M7032 | Шплинт | 1 | 5 X 50 mm | ||
| 4 | 24H1821 | Шайба | 6 | 9/32" X 47/64" X 1/16" | ||
| 5 | A74599 | Муфта | 1 | |||
| 6 | 14M7303 | Фланцевая гайка | 3 | M6 | ||
| 7 | 03M7232 | Болт | 3 | M6 X 25 | ||
| 8 | A76658 | Крышка | 1 | |||
| 9 | AH76882 | Зажимная скоба | 1 | |||
| 10 | E63525 | Гайка | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | RE151494 | Двигатель стеклоочистителя | 1 | |||
| 12 | 37M7089 | Винт | 2 | M6 X 12 | ||
| 13 | 14M7298 | Фланцевая гайка | 2 | M8 |
Шланги подачи семян CCS™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14H812 | Гайка | 16 | 3/8" | ||
| 2 | 14M7298 | Фланцевая гайка | 2 | M8 | ||
| 3 | 19M7868 | Винт | 2 | M8 X 30 | ||
| 4 | A55042 | Уплотнительное кольцо | 24 | |||
| 5 | A75169 | Фитинг | 24 | |||
| 6 | A78239 | Хомут | 4 | |||
| 7 | A90410 | Хомут | 2 | |||
| 8 | ...... | Труба | AR | CTL AR, MF A94642 | ||
| 9 | KK21476 | Защитный шланг | 8 | Heavy Duty | ||
| 10 | AR21839 | Скоба | 28 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H77698 | Обвязной хомут | AR | Strap Self Locking | ||
| 12 | N189997 | П-образный болт | 4 |
Трубопроводы воздушной системы
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A81861 | Пластина | 4 | |||
| 2 | 14M7396 | Стопорная гайка | 4 | M8 | ||
| 3 | A81860 | Шланг | 24 | |||
| 4 | 19M8039 | Винт | 4 | M8 X 80 | ||
| 5 | TY22493 | Шланговый зажим | 6 | |||
| 6 | A81855 | Воздушная напорн. камера | 2 | |||
| 7 | A81942 | Шланг без конц. арматуры | 1 | ORDER A94647 | ||
| A94647 | Шланг без конц. арматуры | 1 | (A) 6 in. Flex | |||
| 8 | 19M7791 | Болт | 2 | M12 X 40 | ||
| 9 | 19M7897 | Винт | 10 | M8 X 35 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | 14M7299 | Фланцевая гайка | 2 | M12 | ||
| 11 | AA74499 | Кронштейн | 1 | |||
| 12 | A81859 | Воздушная напорн. камера | 1 | |||
| 13 | A78284 | Обвязной хомут | 2 | |||
| 14 | A53410 | Воздуховод | 2 | |||
| 15 | A87249 | Обвязной хомут | 2 | |||
| 16 | 14M7298 | Фланцевая гайка | 10 | M8 |

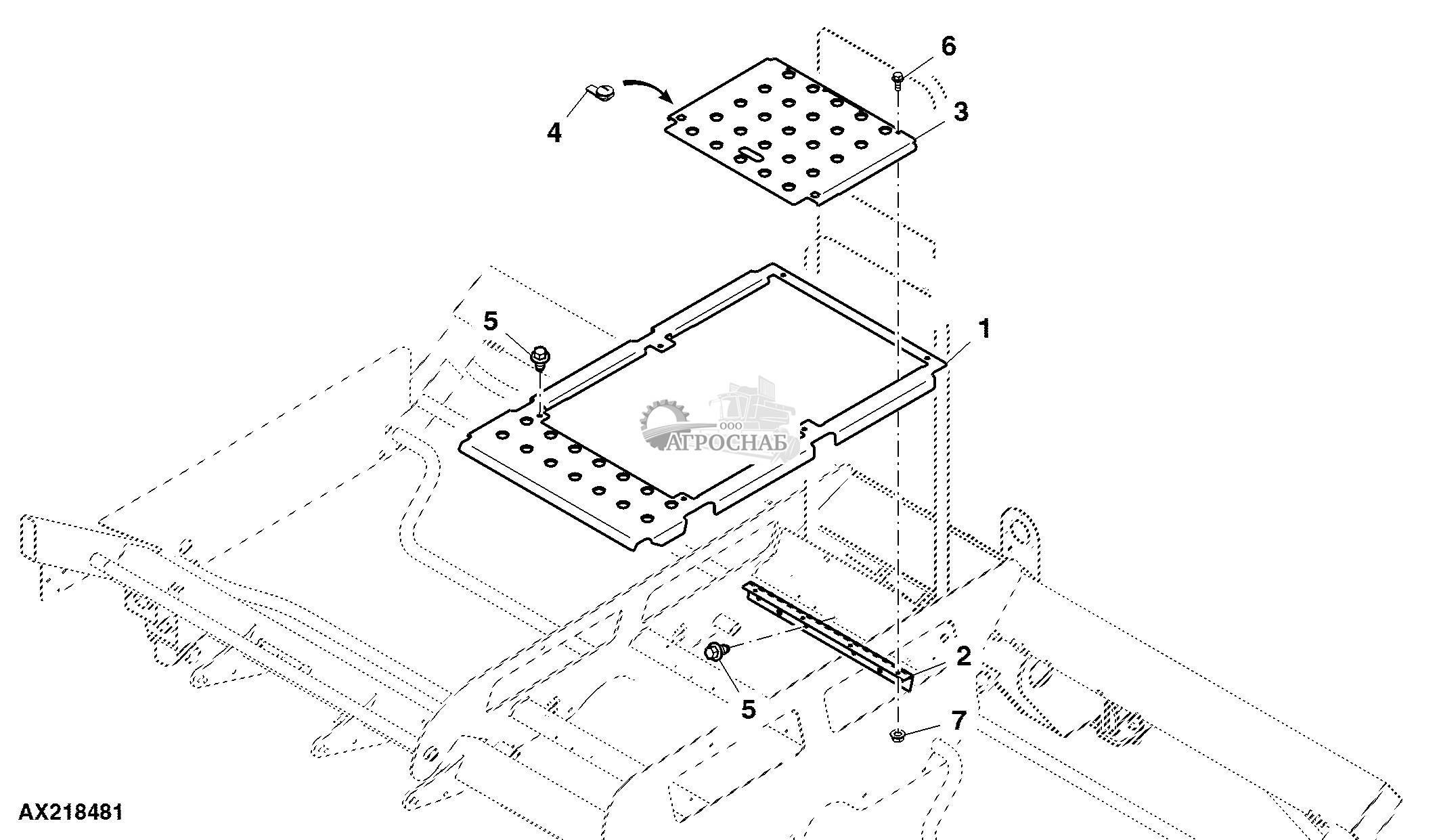

Платформа, центр CCS™, ExactEmerge™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A99616 | Платформа | 1 | |||
| 2 | AA83942 | Шарнир | 2 | |||
| 3 | A99617 | Платформа | 2 | |||
| 4 | AA84195 | Блокировка | 4 | |||
| 5 | 37M7092 | Винт | 14 | M8 X 16 | ||
| 6 | 19M7775 | Винт | 8 | M6 X 16 | ||
| 7 | 14M7303 | Фланцевая гайка | 8 | M6 |
